Korkean lämpötilan molybdeenilanka

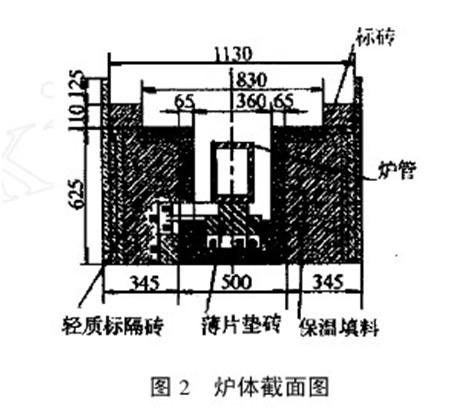

Korkean lämpötilan molybdeenilangan karbonointiuunin päärakenne:

Korkean lämpötilan molybdeenilangan hiiletysuuni on jatkuvatoiminen molybdeenivastuslankalämmitysuuni. Volframijauhe ja hiilimusta asetetaan grafiittiveneeseen, työnnetään sisään uunin etuovesta ja hiiltyvät korkean lämpötilan uuniputken läpi. Tarvittavan prosessiajan jälkeen volframikarbidituote työnnetään ulos uunin takaluukasta. Laite koostuu uunin rungosta, korkeita lämpötiloja kestävästä puhdasta alumiinioksidia uunin putkesta, veneen uunin etu- ja takasisäänkäynnistä ja poistumisovista, suljetun silmukan jatkuvasta kuljetinhihnamekanismista, automaattisesta ohjauksesta ja lämmitysjärjestelmästä. Sen ydinteknologia on uunin rungon rakenne ja lämpöä kestäviä materiaaleja. Volframijauheen korkean lämpötilan hapettumisen estämiseksi uuniputkeen tulee syöttää vetyä suojaamiseksi. Samanaikaisesti molybdeenilangan hapettumisen estämiseksi tulisi uunin reikään viedä typpeä lämmitysmolybdeenilangan suojaamiseksi. Erikoisprosessista johtuen uunin reiän ja kootun uuniputken eristysrakenne asettaa korkeampia vaatimuksia, ja sen uuniputki on valmistettava korkean lämpötilan kestävästä erittäin puhtaasta alumiinioksidimateriaalista (puhtaus yli 97,3 prosenttia) puristamalla.

Korkean lämpötilan molybdeenilankateknologian tutkimus:

Molybdeeni on metalli, jolla on korkea sulamispiste ja korkea lujuus. Kun molybdeenijauheeseen, korkean lämpötilan molybdeenilevyihin, tankoihin ja lankoihin lisätään sopiva hiukkaskoko ja pieni määrä harvinaisia ​​​​maaelementtejä, jotka on saatu jauhemetallurgialla ja painekäsittelymenetelmillä, niiden alhaisen muovi-haurauden siirtymälämpötilan vuoksi sitä on vaikea kierrättää. . Korkea kiteytyslämpötila (yli 1800 astetta), hyvät mekaaniset ominaisuudet ja prosessiominaisuudet korkean lämpötilan hehkutuksen ja uudelleenkiteytyshehkutuksen jälkeen, ja niitä käytetään laajalti teollisuudessa, maanpuolustuksessa, elektroniikassa ja muilla aloilla.

Korkean lämpötilan molybdeenilanka voittaa puhtaan molybdeenilangan haurauden puutteen, kun sitä käytetään korkeassa lämpötilassa, pidentää huomattavasti materiaalin käyttöikää, ja suurin osa käyttäjistä suosii sitä erinomaisella kokonaisvaltaisella suorituskyvyllään. Tällä hetkellä kotimaiset tieteelliset ja teknologiset työntekijät samalla alalla kehittävät aktiivisesti korkean lämpötilan molybdeenisarjan tuotteita. Edellä mainittujen syiden vuoksi on erityisen tärkeää etsiä kohtuullinen, toteuttamiskelpoinen ja taloudellinen valmistusprosessi korkean lämpötilan molybdeenilangalle.

Testausmenetelmä korkean lämpötilan molybdeenilangalle:

Valitse sama erä korkean lämpötilan molybdeenijauhetta, purista ja sintraa 20 korkean lämpötilan molybdeeniaihiota 1#~4#-prosessissa ja käytä erilaisia ​​sammutusmenetelmiä korkean lämpötilan molybdeenin eri spesifikaatioiden piirtämiseen prosessointimenetelmillä, kuten kiertotakomalla. , ketjunveto, levysoitin ja hehkutus. Myös silkin mikrorakenne ja ominaisuudet analysoitiin.

Testisuunnitelma:

1# prosessi korkean lämpötilan molybdeenijauhe - kylmä-isostaattinen puristusmuovauspalkki - keskitaajuinen induktiosintraus - valssaus - pyörivä taonta - karkea veto - hehkutus ja muut käsittelymenetelmät.

2# prosessi: korkean lämpötilan molybdeenijauhe - kylmä-isostaattinen puristusmuovaustanko-aihio - keskitaajuinen induktiosintraus - swaging-sammutus - swaging - karkea veto - hehkutus ja muut käsittelymenetelmät.

3# prosessi: korkean lämpötilan molybdeenijauhe - hydraulipuristimen muodostava neliöpalkki - aktivointisintraus - rullaava aihio - pyörivä taonta - karkea veto - hehkutus ja muut käsittelymenetelmät.

4# prosessi: korkean lämpötilan molybdeenijauhe - hydraulipuristimen muodostava neliöpalkki - aktivointisintraus - swaging-sammutus - swaging - karkea veto - hehkutus ja muut käsittelymenetelmät.

Johtopäätös:

(1) Kun 1# korkean lämpötilan tankoaihio on rullattu ja avattu, < 1,9 mm korkean lämpötilan molybdeenilangalla on yhtenäisin rakenne, jota seuraa 2#, 3#, 4# näytteet.

(2) Kun 1# korkean lämpötilan tankoaihio on rullattu ja avattu, se käsitellään<0.6mm high-temperature="" molybdenum="" wire,="" and="" the="" dovetail="" tie-up="" tissue="" formed="" by="" recrystallization="" annealing="" is="" the="" most="" developed,="" followed="" by="" 2#,="" 3#,="" 4#="">

(3) Kun 1# korkean lämpötilan tankoaihio on rullattu ja avattu, mekaaniset ominaisuudet seuraavassa käsittelyprosessissa ovat paremmat kuin 2#, 3#, 4# näytteiden.

(4) Korkean lämpötilan aihio tulisi sintrata pyöreällä tankoaihiolla ja välitaajuisella induktiouunilla, ja valssausaihio on tehokas tapa vetää korkean lämpötilan molybdeenilankaa.

Suositut Tagit: korkean lämpötilan molybdeenilanka, toimittajat, valmistajat, tehdas, räätälöity, osta, hinta, tarjous, laatu, myytävänä, varastossa
